Створення надійного координатного столу, лазерного гравера чи промислової лінії вимагає жорсткої несучої основи, яка здатна гасити вібрації та витримувати динамічні навантаження. Традиційні зварні металоконструкції поступово витісняються модульними рішеннями, які зводять до мінімуму час збирання та не потребують подальшої термічної чи фрезерної обробки для досягнення площинності. Основним елементом таких модульних конструкцій є верстатний профіль, який забезпечує швидке встановлення лінійних напрямних та інших функціональних вузлів. Завдяки наявності спеціальних Т-подібних або V-подібних пазів, кріплення компонентів відбувається за допомогою стандартизованих сухарів та пазових гайок без свердління отворів.
Для виготовлення профілів застосовують високоміцні алюмінієві сплави, отримані методом гарячої екструзії. Щоб зібрати надійну координатно-переміщувану систему, інженери намагаються купити алюмінієвий верстатний профіль з анодованим покриттям, яке захищає метал від окислення та механічних подряпин стружкою.

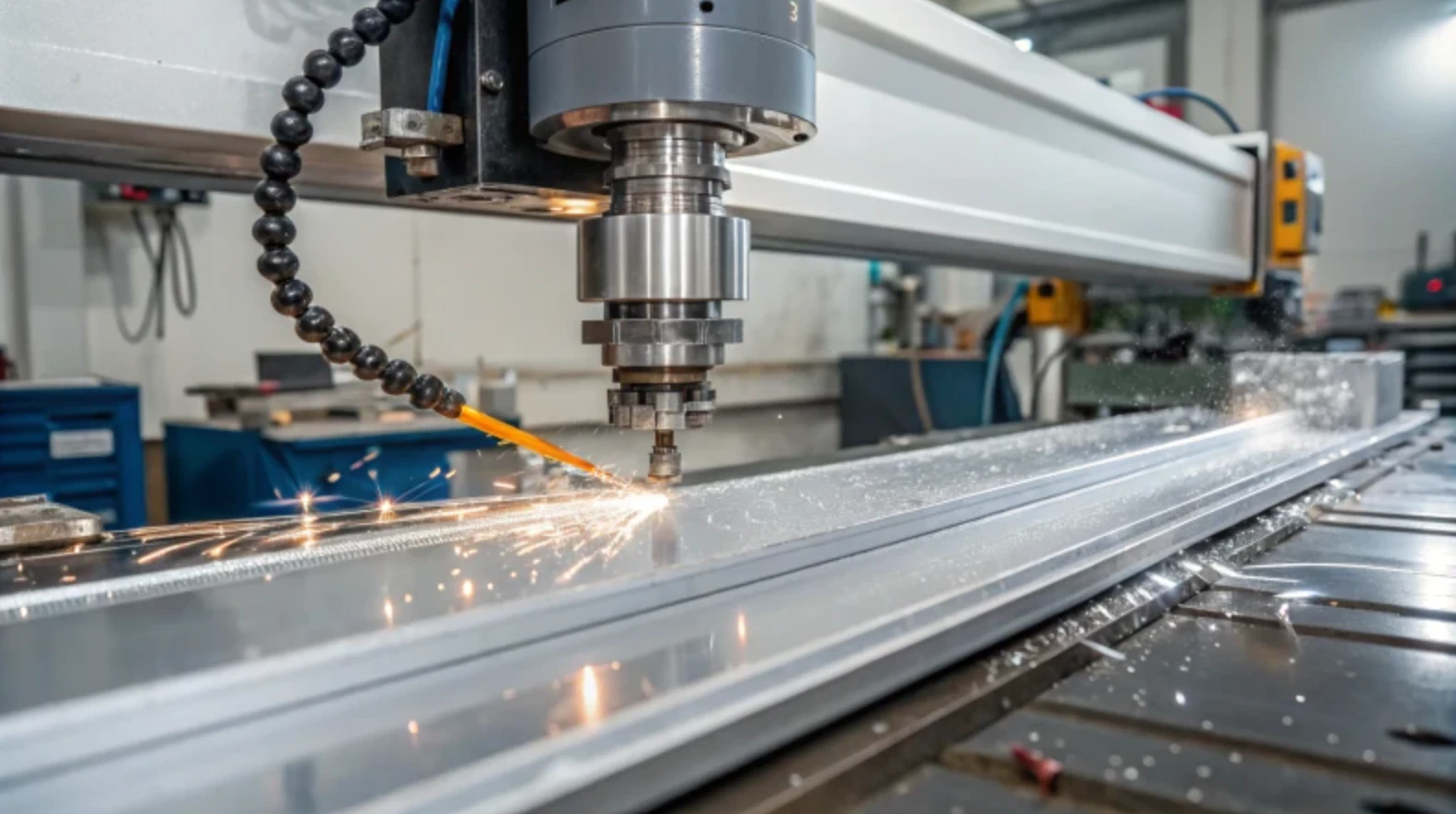

Чому для ЧПУ-обладнання використовують алюмінієвий профіль?
Сучасні профілі для ЧПУ-верстатів виготовляються методом екструзії, що забезпечує точну геометрію перерізу та стабільність розмірів по всій довжині. Конфігурація пазів дозволяє легко кріпити до каркаса напрямні, датчики, кабель-канали, захисні екрани, приводи та інші вузли без додаткової механічної обробки. Розрізняють стандартні Т-пази для статичних з’єднань і спеціалізовані V-подібні напрямні, внутрішні грані яких мають скос під кутом 45 градусів. V-подібний паз дає змогу використовувати поверхню профілю як напрямну для роликових кареток, що дозволяє відмовитися від окремих лінійних рейок у легких конструкціях.
Для виробництва конструкцій найчастіше застосовується алюмінієвий сплав АД31Т5 (міжнародний аналог – EN AW-6063 T5). Його властивості формуються ще на етапі легування та подальшої термічної обробки. Маркування «Т5» означає, що профіль після пресування пройшов штучне старіння без повторного гартування, завдяки чому матеріал набуває достатньої міцності, високої корозійної стійкості та добре піддається механічній обробці. Сплав АД31Т5 характеризується високою точністю екструзії, що дозволяє отримувати профілі зі стабільною геометрією та мінімальними відхиленнями по всій довжині. Це особливо важливо під час монтажу лінійних напрямних, кулькових гвинтових передач та інших вузлів, де навіть незначні перекоси можуть впливати на точність роботи обладнання.
Поєднання жорсткості, малої маси та корозійної стійкості робить цей матеріал одним із найпоширеніших рішень для машинобудування, робототехніки, автоматизованих виробничих комплексів, конвеєрних систем і різноманітного ЧПУ-обладнання.
Переваги верстатного алюмінієвого профілю:
- Висока жорсткість при невеликій власній масі.
- Точна геометрія профілю по всій довжині.
- Швидке складання без зварювальних робіт.
- Можливість багаторазового демонтажу та модернізації.
- Стійкість до корозії навіть у виробничих приміщеннях із підвищеною вологістю.
- Сумісність із широким асортиментом кріпильних елементів і комплектуючих.
За потреби конструкцію можна доповнювати новими вузлами або змінювати її конфігурацію без виготовлення нового каркаса.

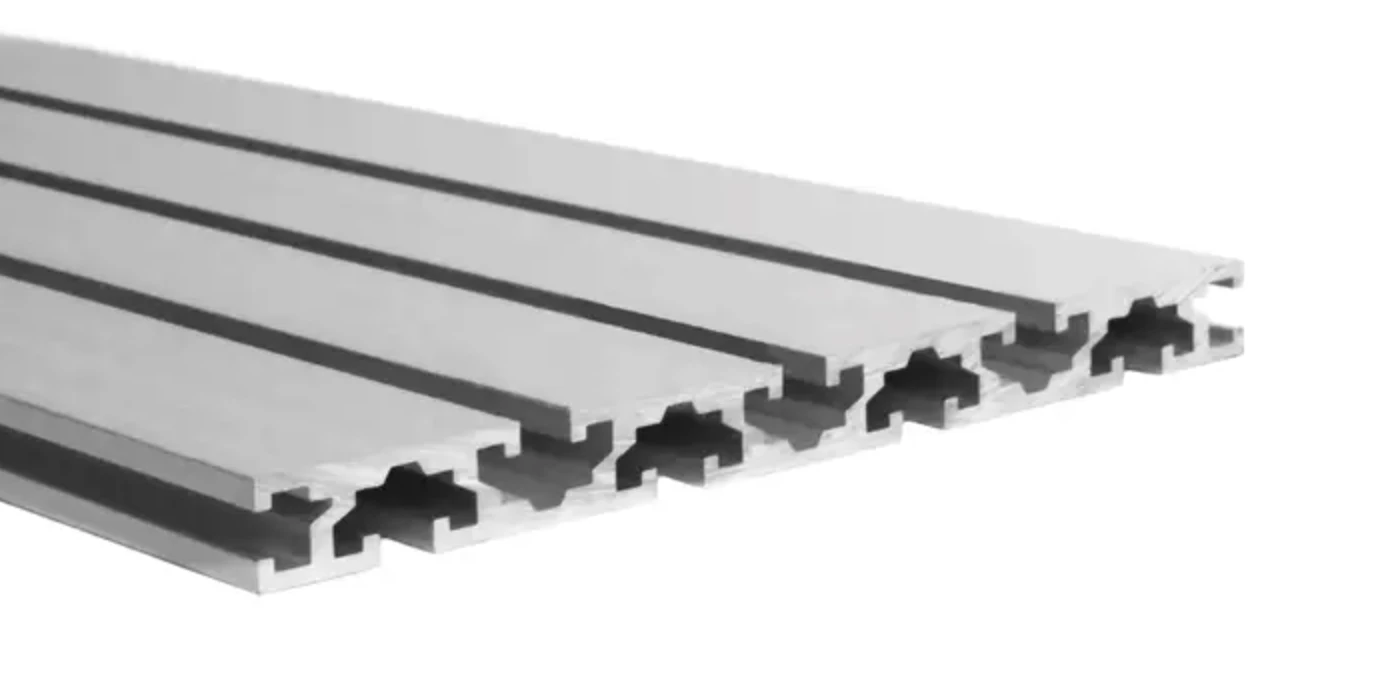

На що звернути увагу під час вибору профілю?
Підбір конструкційних елементів починається з розрахунку навантаження та вимог до жорсткості всієї системи. Для легких автоматизованих модулів зазвичай достатньо профілів компактного перерізу. Для портальних ЧПУ-верстатів, координатних столів і роботизованих комплексів використовують масивніший верстатний алюмінієвий профіль із більшою несучою здатністю.
Під час вибору зазвичай оцінюють:
- переріз профілю та товщину його стінок;
- тип і розмір Т-пазів;
- допустиме статичне та динамічне навантаження;
- сумісність із фурнітурою, напрямними та кріпленнями;
- точність геометричних розмірів і якість поверхні.
Не менш важливим є розрахунок прогину балок при навантаженні. Недостатня жорсткість каркаса може призвести до появи вібрацій, зниження точності позиціонування та прискореного зношування лінійних напрямних.
Де використовують верстатний профіль?
Сфера застосування конструкційного алюмінієвого профілю значно ширша, ніж виготовлення ЧПУ-обладнання. Завдяки модульній конструкції його використовують у виробничих системах різної складності, де важливі точність складання, можливість швидкої модернізації та мінімальні витрати на монтаж.
Найчастіше профілі для ЧПУ-верстатів застосовують для створення:
- станин і каркасів фрезерних, лазерних та гравірувальних верстатів;
- конвеєрних систем і виробничих ліній;
- роботизованих комплексів та автоматизованих робочих місць;
- захисних огороджень обладнання;
- стелажів, монтажних столів і сервісних конструкцій;
- корпусів для промислової електроніки та шаф керування.
Стандартизовані розміри профілів і комплектуючих дозволяють поєднувати окремі модулі між собою без виготовлення нестандартних деталей. За необхідності конструкцію легко розширити, переналаштувати або адаптувати під нове обладнання без демонтажу всього каркаса.
Модульні конструкції на основі алюмінієвого верстатного профілю дозволяють створювати точні, жорсткі та ремонтопридатні каркаси для обладнання різного призначення. Використання профілів зі сплаву АД31Т5 забезпечує стабільність геометрії, спрощує монтаж і дає можливість без складних доробок змінювати конфігурацію конструкції під нові виробничі завдання.
